تم اقتراح OFDM في IEEE802.11a. بناءً على طريقة التعديل هذه، نحتاج إلى معرفة ما هو OFDM لفهم البروتوكولات المختلفة.
ما هو OFDM؟
OFDM هي تقنية تعديل خاصة متعددة الموجات الحاملة. تهدف هذه التقنية إلى تقسيم القناة إلى عدة قنوات فرعية متعامدة، ومن ثم تحويل إشارات البيانات عالية السرعة إلى تدفقات بيانات فرعية منخفضة السرعة للإرسال المتوازي، والتي يتم تشكيلها وإرسالها على كل قناة فرعية. تكون كل موجة حاملة فرعية متعامدة مع الأخرى، ويمكن أن تتداخل قنوات التردد بعد تشكيل الطيف المنتشر، مما يقلل من التداخل بين الموجات الحاملة الفرعية ويحسن استخدام الطيف.

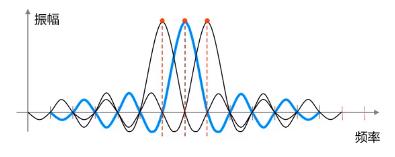

كيفية فهم عدم التداخل المتعامد: عندما تصل إحدى الموجات الحاملة الفرعية إلى الذروة، تكون سعة الموجة الحاملة الفرعية الأخرى 0. أي أن الحاملتين الفرعيتين متعامدتان دون تداخل. كما هو موضح في الشكل أدناه، عندما تكون سعة الوصول الأزرق هي الأعلى، تكون الموجة الحاملة الفرعية الأخرى 0.
كما يمكن لـ OFDM أيضًا استخدام الموجات الحاملة الفرعية المتداخلة نظرًا لأن الموجات الحاملة الفرعية محددة بطريقة تجعل من السهل التمييز بينها.
وتنقسم الإشارة إلى ثلاث موجات حاملة فرعية، من اليسار إلى اليمين. يتم استخدام كل ذروة موجة حاملة فرعية لتشفير البيانات، كما هو موضح في النقطة الحمراء في الشكل، والتي تتوافق مع خط المقياس 0 أدناه. يصل أحدهما إلى الذروة، ويصل الباقي إلى 0. وقد تم تصميم هذه الموجات الحاملة الفرعية بشكل متعمد للحفاظ على علاقة متعامدة مع بعضها البعض. ذروة كل موجة حاملة فرعية في هذا الوقت، تكون سعة الناقلتين الفرعيتين الأخريين 0.

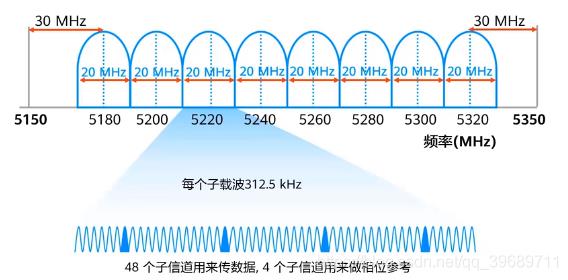

قناة OFDM 5 جيجا هرتز:
تحتوي قناة 5 جيجا هرتز على 52 موجة حاملة فرعية، وكل موجة حاملة فرعية لديها 312.5 كيلو هرتز. هناك 48 قناة لنقل البيانات، ويتم استخدام 4 قنوات لمرجع الطور.
تستخدم تقنية تعديل القناة الفرعية OFDM QAM (QAM هو اختصار لتعديل السعة التربيعية، والذي يُترجم إلى "تعديل سعة التربيع" باللغة الصينية). يستخدم QAM سعة ومرحلة الموجة الحاملة لنقل المعلومات.
