يشير "OM" في الاتصال البصري إلى "الوضع البصري المتعدد". الوضع البصري، وهو معيار للألياف متعددة الأوضاع للإشارة إلى درجة الألياف. حاليًا، معايير TIA وIEC المحددة لسلك تصحيح الألياف هي OM1 وOM2 وOM3 وOM4 وOM5.
بداية، ما هو الوضع المتعدد والوضع الفردي؟
الألياف أحادية الوضع هي ألياف ضوئية تسمح بوضع واحد فقط للإرسال. يبلغ القطر الأساسي حوالي 8 إلى 9 ميكرومتر والقطر الخارجي حوالي 125 ميكرومتر. تسمح الألياف الضوئية متعددة الأوضاع بنقل أنماط مختلفة من الضوء عبر ليف واحد بقطر أساسي يبلغ 50 ميكرومتر و62.5 ميكرومتر. تدعم الألياف أحادية الوضع مسافات نقل أطول من الألياف متعددة الأوضاع. في شبكة إيثرنت بسرعة 100 ميجابت في الثانية إلى 1 جيجابت، يمكن للألياف أحادية الوضع أن تدعم مسافات النقل التي تزيد عن 5000 متر. الألياف متعددة الأوضاع مناسبة فقط للمسافات المتوسطة والقصيرة وأنظمة اتصالات الألياف الضوئية ذات السعة الصغيرة.
ماذاهي رالفرق بين OM1، OM2، OM3، OM4، OM5؟
بشكل عام، OM1 تقليدي 62.5/125um.OM2 تقليدي 50/125um؛ OM3 عبارة عن ألياف متعددة الأوضاع محسنة بالليزر 850 نانومتر. في شبكة إيثرنت بسرعة 10 جيجابت/ثانية مع 850 نانومتر VCSEL، يمكن أن تصل مسافة نقل الألياف إلى 300 متر. OM4 هو نسخة مطورة من OM3. تعمل الألياف متعددة الأوضاع OM4 على تحسين تأخير الوضع التفاضلي (DMD) الناتج عن الألياف متعددة الأوضاع OM3 أثناء النقل عالي السرعة. لذلك، تم تحسين مسافة الإرسال بشكل كبير، ويمكن أن تصل مسافة نقل الألياف إلى 550 مترًا. يعد سلك تصحيح الألياف OM5 معيارًا جديدًا لأسلاك تصحيح الألياف التي تحددها TIA وIEC بقطر ألياف يبلغ 50/125 ميكرومتر. بالمقارنة مع أسلاك تصحيح الألياف OM3 وOM4، يمكن استخدام أسلاك تصحيح الألياف OM5 لتطبيقات النطاق الترددي العالي. يختلف عرض النطاق الترددي والحد الأقصى للمسافة عند الإرسال على مستويات مختلفة.
ما هو سلك تصحيح الألياف OM5؟
تُعرف ألياف OM5، المعروفة باسم كبل تصحيح الألياف متعدد الأوضاع واسع النطاق (WBMMF)، بأنها ألياف متعددة الأوضاع محسنة بالليزر (MMF) مصممة لتحديد خصائص عرض النطاق الترددي لتعدد الإرسال بتقسيم الطول الموجي (WDM). تم تصميم طريقة تصنيف الألياف الجديدة لدعم مجموعة متنوعة من الأطوال الموجية "القصيرة" بين 850 نانومتر و950 نانومتر، وهي مناسبة لتطبيقات النطاق الترددي العالي بعد البلمرة. تم تصميم OM3 وOM4 بشكل أساسي لدعم طول موجي واحد يبلغ 850 نانومتر.
ما هو الفرق بين OM3 و OM4؟
1. لون سترة مختلف

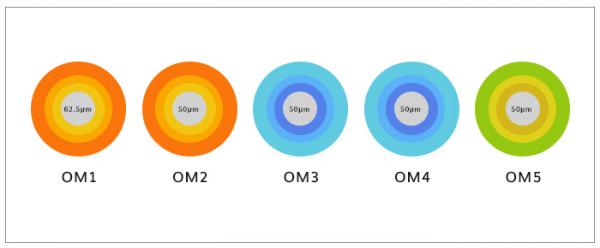

من أجل التمييز بين وصلات الألياف المختلفة، يتم استخدام ألوان مختلفة للغلاف الخارجي. بالنسبة للتطبيقات غير العسكرية، تكون الألياف أحادية النمط عادةً عبارة عن سترة خارجية صفراء. في الألياف متعددة الأوضاع، يكون لون OM1 وOM2 باللون البرتقالي، وOM3 وOM4 باللون الأزرق المائي، وOM5 باللون الأخضر المائي.
2. نطاق التطبيق مختلف
تم نشر OM1 وOM2 على نطاق واسع في المباني لسنوات عديدة، مما يدعم عمليات نقل Ethernet حتى 1 جيجابايت. تُستخدم كابلات الألياف الضوئية OM3 وOM4 عادةً في بيئات كابلات مراكز البيانات لدعم مسارات إيثرنت عالية السرعة 10 جيجا أو حتى 40/100 جيجا. مصممة لـ نقل 40 جيجابت/ثانية و100 جيجابت/ثانية، يقلل OM5 من عدد الألياف التي يمكن نقلها بسرعات عالية.
ميزات الألياف متعددة الأوضاع OM5
1. عدد أقل من الألياف يدعم تطبيقات النطاق الترددي الأعلى
يتميز سلك تصحيح الألياف OM5 بطول موجة تشغيل يبلغ 850/1300 نانومتر ويمكنه دعم 4 أطوال موجية على الأقل. أطوال موجات التشغيل النموذجية لـ OM3 وOM4 هي 850 نانومتر و1300 نانومتر. وهذا يعني أن الألياف التقليدية متعددة الأوضاع OM1 وOM2 وOM3 وOM4 لها قناة واحدة فقط، في حين أن OM5 بها أربع قنوات، وتزداد سعة الإرسال بمقدار أربع مرات. الجمع بين تعدد الإرسال بتقسيم الطول الموجي القصير (SWDM) والتوازي تكنولوجيا النقل، OM5 يتطلب فقط ألياف متعددة الأوضاع عريضة النطاق ذات 8 نواة (WBMMF)، والتي يمكنها دعم تطبيقات Ethernet 200/400G، مما يقلل بشكل كبير من عدد نوى الألياف. وبدرجة أقل، يتم تقليل تكاليف الأسلاك للشبكة.
2. مسافة نقل أبعد

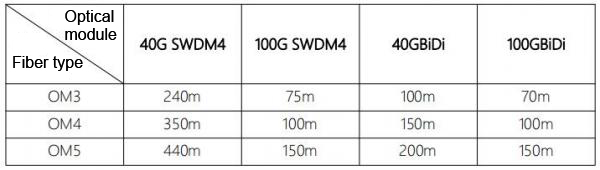

مسافة نقل ألياف OM5 أطول من مسافة نقل OM3 وOM4. تم تصميم ألياف OM4 لدعم طول لا يقل عن 100 متر مع جهاز إرسال واستقبال 100G-SWDM4. لكن ألياف OM5 يمكنها دعم ما يصل إلى 150 مترًا في الطول باستخدام نفس جهاز الإرسال والاستقبال.
3. انخفاض فقدان الألياف
تم تقليل توهين كابل OM5 متعدد الأوضاع عريض النطاق من 3.5 ديسيبل/كم لكابل OM3 وOM4 السابق إلى 3.0 ديسيبل/كم، وتمت زيادة متطلبات عرض النطاق الترددي عند 953 نانومتر.
يتمتع OM5 بنفس حجم الألياف مثل OM3 وOM4، مما يعني أنه متوافق تمامًا مع OM3 وOM4. لا يلزم تغييره في تطبيق الأسلاك الموجود OM5.
تتميز ألياف OM5 بأنها أكثر قابلية للتطوير ومرونة، مما يتيح نقل شبكة بسرعة أعلى مع عدد أقل من نوى الألياف متعددة الأوضاع، في حين أن التكلفة واستهلاك الطاقة أقل بكثير من الألياف أحادية الوضع. لذلك، سيتم استخدام المستقبل على نطاق واسع في البيانات الكبيرة جدًا 100G/400G/1T مراكز.
