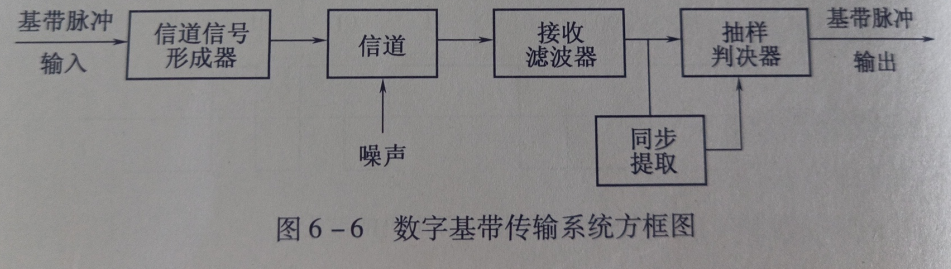

A 6-6. ábra egy tipikus digitális alapsávi jelátviteli rendszer blokkvázlata. Főleg küldő szűrőből (csatorna jelgenerátor), csatornából, vevőszűrőből és mintavételezési döntésből áll. A rendszer megbízható és szabályos működése érdekében szinkron rendszert is kell biztosítani.
Az ábrán az egyes dobozok funkcióit és a jelátvitel fizikai folyamatát az alábbiak szerint írjuk le:
(1) Csatorna jelgenerátor (átviteli szűrő). Feladata csatornaátvitelre alkalmas alapsávi jelhullámforma generálása. Mivel a bemenet általában a kódkódoló által generált átviteli kód, a megfelelő alaphullámforma általában egy téglalap alakú impulzus, amelynek spektruma nagyon széles, ami nem kedvez az átvitelnek. Az átviteli szűrő a bemeneti jel frekvenciasávjának tömörítésére és az átviteli kód csatornaátvitelre alkalmas alapsávi jelhullámformára való átalakítására szolgál.
(2) Csatorna. Ez egy olyan közeg, amely lehetővé teszi az alapsávi jelek áthaladását, általában vezetékes csatornán, például csavart érpáron, koaxiális kábelen stb. A csatorna átviteli jellemzői általában nem felelnek meg a torzításmentes átvitel feltételeinek, így torzítást okoz. az átviteli hullámforma. Ezenkívül a csatorna n(t) zajt vezet be, és feltételezi, hogy ez Gauss-féle fehér zaj, amelynek átlaga nulla.
(3) Fogadó szűrő. A jel vételére, a csatornazaj és egyéb interferenciák lehetőség szerinti kiszűrésére, a csatorna jellemzőinek kiegyensúlyozására és a kimeneti alapsávi hullámforma mintavételezési döntésre való alkalmassá tételére szolgál.
(4) Mintavételi határozat. A nem kielégítő átviteli jellemzők és zajok hátterében a vevő szűrő kimeneti hullámformája meghatározott időpontban mintavételezésre kerül (bitidőzítő impulzussal vezérelve), hogy helyreállítsa vagy regenerálja az alapsávi jelet.
(5) Időzített impulzus és szinkron kivonás. A mintavételezéshez használt bitidőzítő impulzust a szinkron kivonó áramkör veszi ki a vett jelből, és a bitidőzítés pontossága közvetlenül befolyásolja a döntési hatást.
