La rete EPON adotta il metodo FTTB per formare la rete e le unità di base della rete sono OLT e ONU. OLT fornisce numerose porte PON per le apparecchiature dell'ufficio centrale per collegare le apparecchiature ONU; L'ONU è un'apparecchiatura utente che fornisce le corrispondenti interfacce dati e vocali per realizzare l'accesso al servizio utente. Per l'implementazione dell'accesso a diversi servizi, diversi utenti e diversi servizi sono contrassegnati con diversi tag VLAN per trasmetterli in modo trasparente al corrispondente server di accesso al servizio, e i corrispondenti tag VLAN vengono rimossi e inviati alla rete portante IP per la trasmissione.
1. Introduzione alla rete EPON
EPON (Ethernet Passive Optical Network) è una tecnologia emergente di rete di accesso in fibra ottica. Adotta la struttura punto-multipunto, la modalità di trasmissione in fibra ottica passiva, basata sulla piattaforma Ethernet ad alta velocità e la modalità di controllo dell'accesso ai media MAC (Media Access Control) a divisione di tempo TDM. , Tecnologia di accesso a banda larga che fornisce una varietà di servizi integrati. Il cosiddetto “passivo” significa che l'ODN non contiene dispositivi elettronici attivi e alimentatori, ed è composto da dispositivi passivi come splitter ottici (Splitter). Adotta la tecnologia PON nel livello fisico, utilizza il protocollo Ethernet nel livello di collegamento e realizza l'accesso a Ethernet utilizzando la struttura topologica di PON. Combina quindi i vantaggi della tecnologia PON e della tecnologia Ethernet: basso costo, elevata larghezza di banda, forte scalabilità, riorganizzazione del servizio flessibile e veloce, compatibilità con Ethernet esistente, facile gestione e così via.
EPON può realizzare l'integrazione di servizi voce, dati, video e mobili. Il sistema EPON è composto principalmente da OLT (terminale di linea ottica), ONU (unità di rete ottica), ONT (terminale di rete ottica) e ODN (rete di distribuzione ottica). entrare.

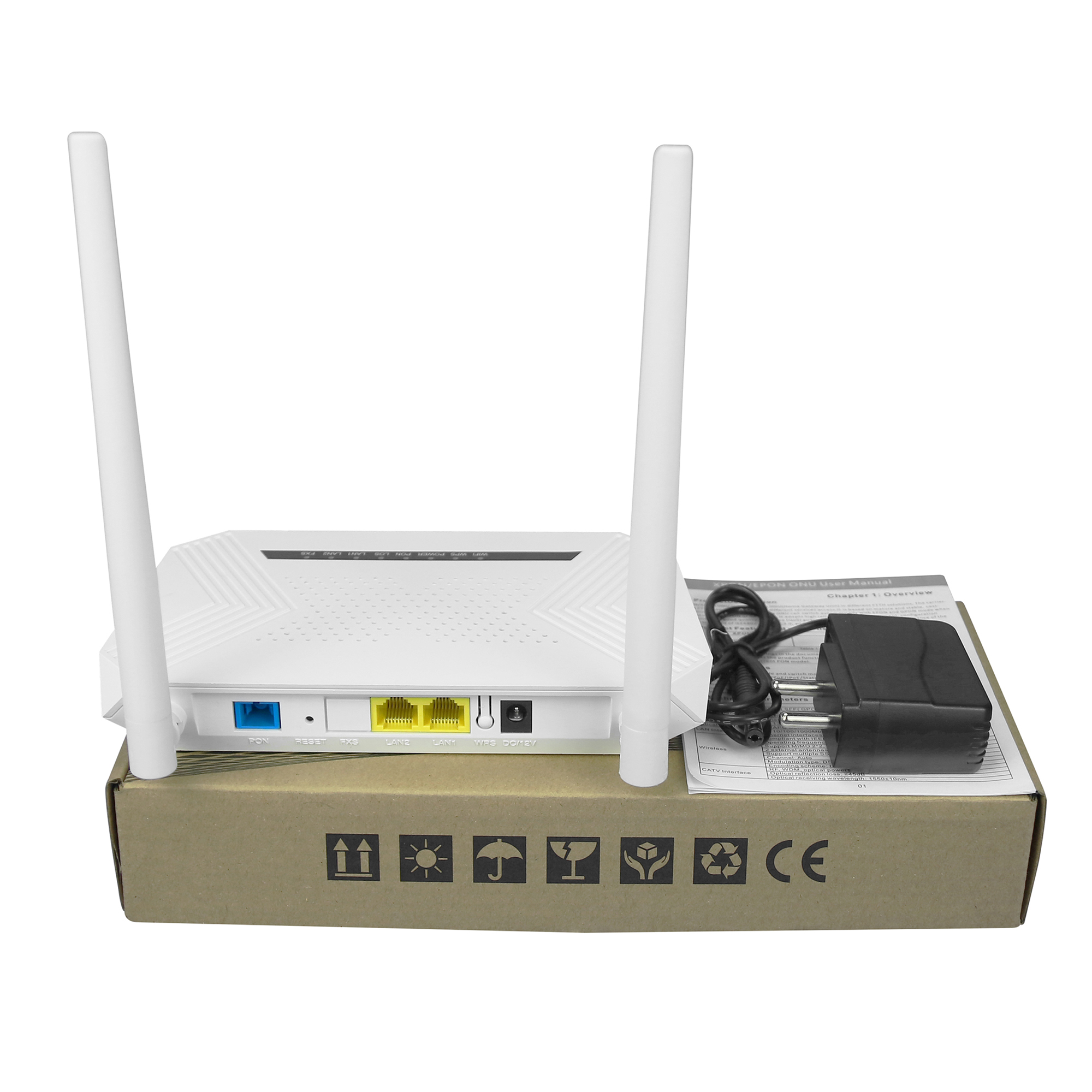

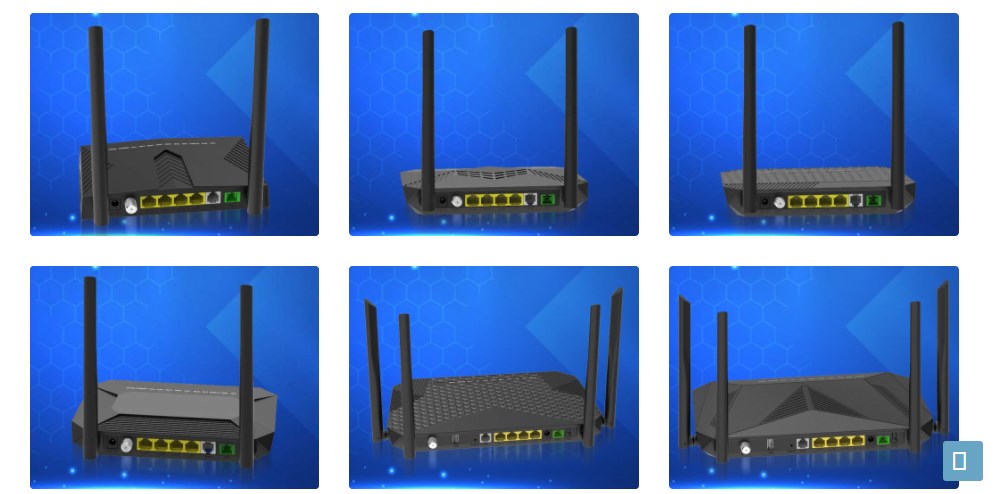

Le apparecchiature di rete attive includono apparecchiature rack per ufficio centrale (OLT) e unità di rete ottica (ONU). Le unità di rete ottica (ONU) forniscono agli utenti l'interfaccia tra le reti di dati, video e telefonia e il PON. La funzione originaria dell'ONU è quella di ricevere il segnale del percorso ottico e quindi convertirlo nel formato richiesto dall'utente (Ethernet, trasmissione IP, telefono, T1/E1, ecc.). L'apparato OLT è collegato alla rete IP core tramite fibra ottica. L'introduzione della rete di accesso ottico, la cui copertura raggiunge i 20 km, garantisce che l'OLT possa essere aggiornato al tradizionale nodo di convergenza metropolitano fin dalla fase iniziale della costruzione della rete di accesso ottico, semplificando così la struttura di rete del livello di convergenza della rete di accesso e risparmiando energia. il numero di uffici finali. Inoltre, le caratteristiche di grande capacità, elevata larghezza di banda di accesso, elevata affidabilità e capacità di supporto a livello di QoS multiservizio della rete di accesso ottico rendono anche l'evoluzione della rete di accesso in una piattaforma portante unificata, convergente ed efficiente una realtà.
2. Il principio base della rete EPON
Il sistema EPON utilizza la tecnologia WDM per realizzare la trasmissione bidirezionale a fibra singola, utilizzando le lunghezze d'onda uplink 1310 nm e downlink 1490 nm per trasmettere dati e voce, mentre i servizi CATV utilizzano la lunghezza d'onda 1550 nm per il trasporto. L'OLT è posizionato all'estremità dell'ufficio centrale per distribuire e controllare la connessione del canale e ha funzioni di monitoraggio, gestione e manutenzione in tempo reale. L'ONU è posta sul lato utente e l'OLT e l'ONU sono collegati in modalità 1:16/1:32 attraverso una rete di distribuzione ottica passiva.
Per separare i segnali di andata e ritorno di più utenti sulla stessa fibra, è possibile utilizzare le due tecniche di multiplexing seguenti.
1) Il flusso di dati in downlink adotta la tecnologia di trasmissione. In EPON, il processo di trasmissione dei dati a valle dall'OLT a più ONU viene inviato mediante trasmissione di dati. I dati vengono trasmessi a valle dall'OLT a più ONU sotto forma di pacchetti di lunghezza variabile. Ogni pacchetto di informazioni ha un'intestazione EPON, che identifica in modo univoco se il pacchetto di informazioni viene inviato a ONU-1, ONU-2 o ONU-3. Può anche essere identificato come pacchetto broadcast a tutte le ONU o ad un gruppo ONU specifico (pacchetti multicast). Quando i dati arrivano all'ONU, l'ONU riceve e riconosce i pacchetti di informazioni inviati tramite corrispondenza degli indirizzi e scarta i pacchetti di informazioni inviati ad altre ONU. Dopo che l'ONU è stata registrata come attiva, viene assegnato un LLID univoco; quando l'OLT riceve i dati, confronta l'elenco di registrazione LLID. Quando l'ONU riceve dati, riceve solo frame o frame trasmessi che corrispondono al proprio LLID.
2) Il flusso di dati a monte adotta la tecnologia TDMA. L'OLT confronta l'elenco di registrazione LLID prima di ricevere i dati; ciascuna ONU invia trame di dati nello slot temporale uniformemente assegnato dall'OLT dell'apparecchiatura di sede centrale; l'intervallo di tempo assegnato (tramite la tecnologia di rilevamento) compensa la differenza di distanza tra ciascuna ONU ed evita ogni collisione tra ONU.
