    Parametri importanti per la selezione TVS

    Orario di pubblicazione: 05-giu-2023

    Come dispositivo di protezione, i tubi TVS possono prevenire efficacemente i guasti elettrostatici e proteggere i circuiti. Quando si scelgono i tubi TVS è necessario prestare attenzione ai parametri rilevanti, altrimenti potrebbero verificarsi problemi imprevisti. VRWM, VBR, Vc, Ipp, Cd sono parametri importanti per la selezione del dispositivo ESD/TVS

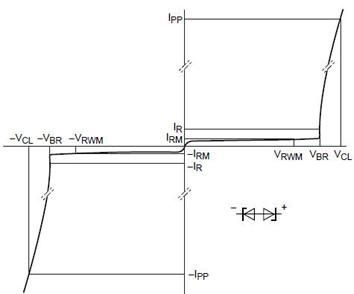

    wps_doc_0

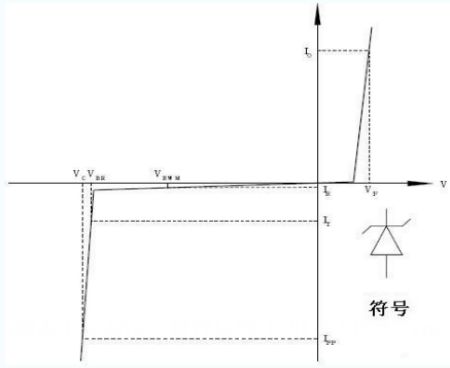

    wps_doc_1

    Spiegazione:
    VBR: Il punto in cui la tensione di collasso @ IT - TVS diventa immediatamente a bassa impedenza
    VRWM: mantenere la tensione: in questa fase TVS è in uno stato non conduttivo
    VC: tensione di bloccaggio @ Ipp - La tensione di bloccaggio è di circa 1,3 * VBR
    VF: tensione di conduzione diretta @ IF - Caduta di tensione diretta
    ID: corrente di dispersione inversa @ VRWM
    IT: corrente di prova per tensione di collasso
    IPP: corrente di picco di scoppio
    IF: corrente di conduzione diretta
    Quando la corrente di picco dell'impulso IPP con una durata di 20 mS scorre attraverso TVS, la tensione dell'impulso viene bloccata dal dispositivo di protezione ESD e la tensione di picco massima che si verifica su entrambe le estremità è VC. VC e IPP riflettono la capacità di soppressione dei picchi di TVS. (Nota: VC è la tensione fornita dal diodo nello stato di interruzione, ovvero la tensione attraverso TVS durante lo stato di impulso ESD. Non può essere superiore alla tensione limite consentita del circuito protetto, altrimenti il ​​dispositivo corre il rischio di danni.).
    Corrente di dispersione inversa massima @ VRWM
    VRWM indica che con l'ID specificato, il valore della tensione su entrambe le estremità del dispositivo TVS diventa la massima tensione operativa inversa. Di solito VRWM=(0,8~0,9) VBR. A questa tensione, il consumo energetico del dispositivo è molto ridotto. (Nota: quando si seleziona il tipo, Vrwm non deve essere inferiore alla normale tensione di funzionamento del dispositivo o circuito protetto. Generalmente, VopONUl'apparecchiatura è solitamente a 12 V e il tubo TVS è generalmente selezionato per controllare VC tra 14 V e 16 V.
    La tensione alla quale il transistor TVS supera la corrente di prova specificata It, che è la tensione contrassegnata che indica la conduzione del transistor TVS, ovvero da questo punto in poi il dispositivo entra in rottura a valanga. VBR è la tensione di rottura minima per TVS e, a 25 ℃, TVS non subirà valanghe al di sotto di questa tensione. Quando TVS attraversa una corrente specificata di 1 mA (IR), la tensione applicata ai due poli di TVS è la tensione di rottura minima VBR. Per soddisfare lo standard internazionale IEC61000-4-2, i diodi TVS devono essere in grado di gestire impatti ESD minimi di 8 kV (contatto) e 15 kV (aria). Alcuni produttori di semiconduttori hanno utilizzato standard di resistenza agli urti più elevati sui loro prodotti. Per alcune applicazioni di dispositivi portatili con requisiti speciali, i progettisti possono selezionare i dispositivi in ​​base alle proprie esigenze.
    Quanto sopra è una breve panoramica dei parametri importanti della selezione TVS, che può essere utilizzata come riferimento. La nostra azienda ha un forte team tecnico e può fornire servizi tecnici professionali ai clienti. Allo stato attuale, la nostra azienda ha prodotti diversificati: intelligentionu, modulo ottico di comunicazione, modulo in fibra ottica, modulo ottico sfp,oltreapparecchiature, Ethernetinterruttoree altre apparecchiature di rete. Se ne hai bisogno, puoi capirli in modo approfondito.
