Problemi e soluzioni riscontrate nell'installazione e nell'utilizzo dei ricetrasmettitori in fibra ottica

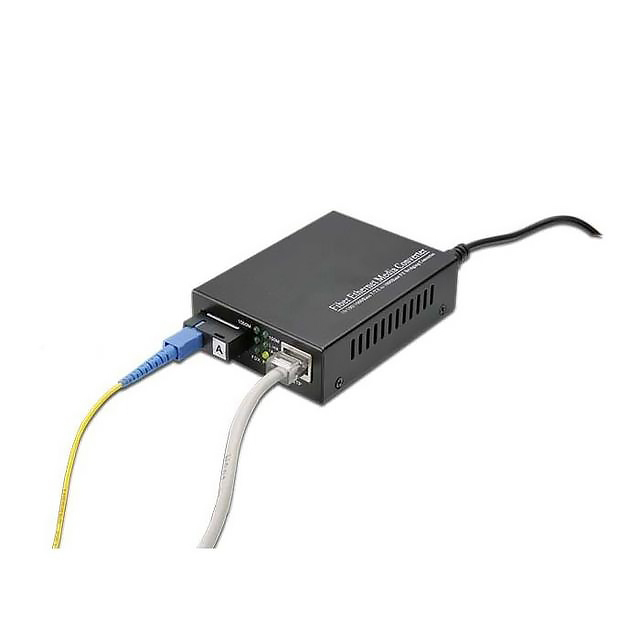

Il primo passo: vedere innanzitutto se la spia del ricetrasmettitore in fibra ottica o del modulo ottico e la spia della porta a doppino intrecciato sono accese?
1. Se l'indicatore della porta ottica (FX) del ricetrasmettitore A è acceso e l'indicatore della porta ottica (FX) del ricetrasmettitore B non è acceso, il guasto è sul lato del ricetrasmettitore A: una possibilità è: Ricetrasmettitore A (TX) trasmissione ottica La porta è difettosa perché la porta ottica (RX) del ricetrasmettitore B non riceve il segnale ottico; un'altra possibilità è: c'è un problema con questo collegamento in fibra della porta di trasmissione ottica del ricetrasmettitore A (TX), come un ponticello ottico rotto.
2. Se l'indicatore FX del ricetrasmettitore è spento, assicurarsi che il collegamento in fibra sia reticolato? Un'estremità del ponticello in fibra è collegata in modalità parallela; l'altra estremità è collegata in modalità incrociata.
3. L'indicatore del doppino intrecciato (TP) è spento, assicurarsi che la connessione del doppino intrecciato sia errata o che la connessione sia errata? Utilizzare un tester di continuità per il rilevamento (tuttavia, l'indicatore del doppino intrecciato di alcuni ricetrasmettitori deve attendere che la catena in fibra ottica si accenda dopo che la strada è collegata).
4. Alcuni ricetrasmettitori hanno due porte RJ45: (ToHUB) indica che la linea di connessione ainterruttoreè una linea retta; (ToNode) indica che la linea di connessione alinterruttoreè una linea incrociata.
5. Alcuni generatori di capelli hanno un MPRinterruttorea lato: significa che la linea di collegamento alinterruttoreè un metodo diretto; DTEinterruttore: la linea di collegamento alinterruttoreè un metodo incrociato.
Passaggio 2: analizzare e giudicare se esiste un problema con i ponticelli in fibra e i cavi in fibra ottica?
1. Rilevamento on-off della connessione in fibra ottica: utilizzare torcia laser, luce solare, ecc. per illuminare un'estremità del ponticello in fibra; vedere se c'è luce visibile dall'altra parte? Se c'è luce visibile, significa che il ponticello in fibra non è rotto.
2. Rilevamento della connessione e della disconnessione del cavo ottico: utilizzare una torcia laser, la luce solare, un corpo luminoso per illuminare un'estremità del connettore o dell'accoppiatore del cavo ottico; vedere se c'è luce visibile dall'altra parte? Se c'è luce visibile, indica che il cavo ottico non è rotto.
Passaggio 3: il metodo half/full duplex è sbagliato?
Alcuni ricetrasmettitori dispongono di FDXinterruttoria lato: full duplex; HDXinterruttori: semi-duplex.
Passaggio 4: test con misuratore di potenza ottica
La potenza luminosa del ricetrasmettitore in fibra ottica o del modulo ottico in condizioni normali: multimodale: tra -10 dB e 18 dB; monomodale 20 km: tra -8 dB–15 dB; monomodale 60 km: tra -5 dB–12 dB; Se la potenza luminosa del ricetrasmettitore in fibra ottica è compresa tra: -30 dB–45 dB, si può ritenere che vi sia un problema con questo ricetrasmettitore
Questioni che richiedono attenzione del ricetrasmettitore in fibra ottica
Per ragioni di semplicità, è meglio utilizzare uno stile di domande e risposte, che può essere visto a colpo d'occhio.
1. Il ricetrasmettitore ottico stesso supporta full-duplex e half-duplex?
Alcuni chip sul mercato al momento possono utilizzare solo l'ambiente full-duplex e non supportano l'half-duplex. Ad esempio, se sono collegati ad altri marchi diinterruttori(INTERRUTTORE) o set di hub (HUB) e utilizza la modalità half-duplex, causerà sicuramente gravi conflitti e perdita di pacchetti.
2. Hai testato la connessione con altri ricetrasmettitori in fibra?
Attualmente sul mercato sono presenti sempre più ricetrasmettitori in fibra ottica. Se la compatibilità dei ricetrasmettitori di marche diverse non viene testata in anticipo, si causeranno anche perdita di pacchetti, tempi di trasmissione lunghi, velocità e lentezza.
3. Esiste un dispositivo di sicurezza per prevenire la perdita di pacchetti?
Per ridurre i costi, alcuni produttori utilizzano una modalità di trasmissione dei dati del registro per ridurre i costi. Il più grande svantaggio di questo metodo è che la trasmissione è instabile e si verificano perdite di pacchetti. La soluzione migliore è utilizzare un design della linea buffer, che sia sicuro ed eviti la perdita di pacchetti di dati.
4. Adattabilità della temperatura?
Il ricetrasmettitore in fibra ottica stesso genererà un calore elevato quando viene utilizzato. Quando la temperatura è troppo elevata (non superiore a 50 ° C), il corretto funzionamento del ricetrasmettitore in fibra ottica è un fattore degno di considerazione da parte del cliente!
5. È conforme allo standard IEEE802.3u?
Se il ricetrasmettitore in fibra ottica è conforme allo standard IEEE802.3, ovvero il tempo di ritardo è controllato a 46 bit, se supera i 46 bit, significa che la distanza di trasmissione del ricetrasmettitore in fibra ottica verrà ridotta.

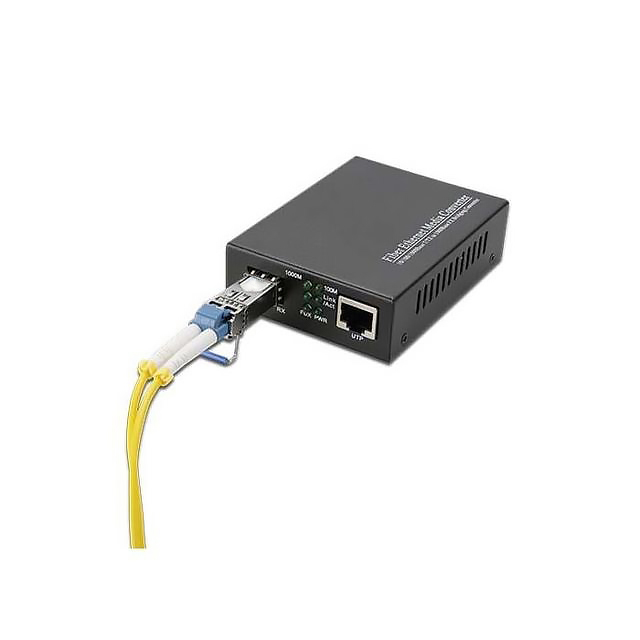

Riepilogo e soluzioni dei problemi di guasto comuni dei ricetrasmettitori in fibra ottica
Esistono molti tipi di ricetrasmettitori in fibra ottica, ma il metodo di diagnosi dei guasti è sostanzialmente lo stesso. In sintesi, i guasti che si verificano nei ricetrasmettitori in fibra ottica sono i seguenti:
1. La spia di alimentazione è spenta, l'alimentatore è difettoso;
2. La spia Link è spenta e il guasto potrebbe essere il seguente:
UN. Controllare se la linea in fibra ottica è interrotta
B. Controllare se la perdita della linea in fibra è eccessiva e supera la portata di ricezione dell'apparecchiatura
C. Controllare se l'interfaccia in fibra è collegata correttamente, il TX locale è collegato all'RX remoto e il TX remoto è collegato all'RX locale.
D. Controllare se il connettore della fibra ottica è inserito intatto nell'interfaccia del dispositivo, se il tipo di ponticello corrisponde all'interfaccia del dispositivo, se il tipo di dispositivo corrisponde alla fibra ottica e se la lunghezza di trasmissione del dispositivo corrisponde alla distanza.
3. La spia di collegamento del circuito è spenta e il guasto potrebbe essere il seguente:
UN. Controlla se il cavo di rete è rotto;
B. Controlla se il tipo di connessione corrisponde: schede di rete erouterutilizzare cavi incrociati einterruttori, hub e altri dispositivi utilizzano cavi diretti;
C. Controllare se la velocità di trasmissione del dispositivo corrisponde;
4. La perdita di pacchetti di rete è grave e i possibili errori sono i seguenti:
UN. La porta elettrica del ricetrasmettitore non corrisponde all'interfaccia del dispositivo di rete o alla modalità duplex dell'interfaccia del dispositivo su entrambe le estremità.
B. Se c'è un problema con il doppino intrecciato e la testa RJ-45, controllare
C. Problema di connessione in fibra ottica, se il ponticello è allineato con l'interfaccia del dispositivo e se il codino corrisponde al tipo di ponticello e accoppiatore.
5. Dopo aver collegato il ricetrasmettitore in fibra, le due estremità non possono comunicare
a La fibra ottica viene invertita e le fibre ottiche collegate a TX e RX vengono scambiate
B. L'interfaccia RJ45 non è collegata correttamente al dispositivo esterno (notare il passaggio diretto e la giunzione)
L'interfaccia in fibra ottica (ghiera in ceramica) non corrisponde. Questo guasto si manifesta principalmente nel ricetrasmettitore 100M con funzione di controllo reciproco fotoelettrico. Il ricetrasmettitore fotoelettrico a controllo reciproco non ha alcun effetto.
6. Fenomeno on-off
UN. Può darsi che l'attenuazione del percorso ottico sia eccessiva. A questo punto, la potenza ottica dell'estremità ricevente può essere misurata con un misuratore di potenza ottica. Se è vicino all'intervallo di sensibilità di ricezione, può essere sostanzialmente giudicato come un guasto del percorso ottico nell'intervallo di 1-2 dB
B. ILinterruttorecollegato al ricetrasmettitore potrebbe essere difettoso. In questo momento, ilinterruttoreviene sostituito con un PC, ovvero i due ricetrasmettitori sono collegati direttamente al PC e le due estremità sono accoppiate con PING.
C. Il ricetrasmettitore potrebbe essere difettoso. A questo punto, collegare le due estremità del ricetrasmettitore al PC (non passare attraverso ilinterruttore). Dopo che le due estremità non hanno più problemi con il PING, trasferisci un file più grande (100 M) da un'estremità all'altra. Osservarne la velocità: se la velocità è molto lenta (più di 15 minuti per il trasferimento di file al di sotto di 200 M), può essere sostanzialmente giudicato come un guasto del ricetrasmettitore.
D. La comunicazione si arresta in modo anomalo dopo un periodo di tempo, ovvero la comunicazione fallisce e torna alla normalità dopo il riavvio.
Questo fenomeno è generalmente causato dainterruttore. ILinterruttoreeseguirà il rilevamento degli errori CRC e il controllo della lunghezza su tutti i dati ricevuti e controllerà che il pacchetto sbagliato verrà scartato e verrà inoltrato il pacchetto corretto. Tuttavia, alcuni pacchetti con errori in questo processo non possono essere rilevati nel rilevamento e nella lunghezza degli errori CRC controllo. Tali pacchetti non verranno inviati o scartati durante il processo di inoltro e verranno accumulati nella cache dinamica. In (buffer), non può mai essere inviato. Quando il buffer è pieno, causerà ilinterruttoreschiantarsi. Perché riavviare il ricetrasmettitore o riavviare ilinterruttorein questo momento è possibile ripristinare la comunicazione alla normalità, gli utenti solitamente pensano che il problema sia del ricetrasmettitore.
8. Metodo di test del ricetrasmettitore
Se si riscontra un problema con la connessione del ricetrasmettitore, eseguire il test secondo i seguenti metodi per scoprire la causa del guasto
UN. Prova quasi finale:
I computer ad entrambe le estremità possono eseguire il ping e, se è possibile eseguire il ping, ciò dimostra che non vi sono problemi con il ricetrasmettitore in fibra ottica. Se il test Near-End non riesce a comunicare, può essere considerato un guasto del ricetrasmettitore in fibra.
b Test remoto:
I computer ad entrambe le estremità sono accoppiati al PING. Se il PING non è disponibile, è necessario verificare se la connessione del percorso ottico è normale e se la potenza di trasmissione e ricezione del ricetrasmettitore in fibra ottica rientra nell'intervallo consentito. Se è possibile effettuare il ping, dimostra che la connessione ottica è normale. Si può giudicare che la colpa sia delinterruttore.
C. Test remoto per determinare il punto guasto:
Per prima cosa collega un'estremità ainterruttoree le due estremità su PING. Se non c'è colpa, può essere giudicata colpa dell'altrointerruttore.
I problemi di guasto più comuni vengono analizzati di seguito attraverso domande e risposte
In base alla manutenzione quotidiana e ai problemi degli utenti, li riassumerò uno per uno sotto forma di domanda e risposta, sperando di portare aiuto al personale di manutenzione, per determinare la causa del guasto in base al fenomeno del guasto, individuare il guasto punto e “correggere la medicina”.
1. D: Che tipo di connessione viene utilizzata quando la porta RJ45 del ricetrasmettitore è collegata ad altre apparecchiature?
Risposta: La porta RJ45 del ricetrasmettitore è collegata alla scheda di rete del PC (apparecchiatura terminale dati DTE) utilizzando un doppino intrecciato e collegata all'HUB oINTERRUTTORE(Apparecchiature per la comunicazione dati DCE) utilizzando un doppino intrecciato parallelo.
2. D: Qual è il motivo per cui la luce TxLink è spenta?
Risposta: 1. È collegato il doppino intrecciato sbagliato; 2. La testa di cristallo del doppino intrecciato non è in buon contatto con il dispositivo o la qualità del doppino stesso; 3. Il dispositivo non è collegato correttamente.
3. D: Qual è il motivo per cui la luce TxLink non lampeggia ma rimane accesa dopo che la fibra è collegata normalmente?
Risposta: 1. La distanza di trasmissione è solitamente troppo lunga; 2. Compatibilità con la scheda di rete (collegata al PC).
4. D: Qual è il motivo per cui la spia FxLink è spenta?
Il cavo in fibra è collegato in modo errato, il metodo di connessione corretto è TX-RX, RX-TX oppure la modalità in fibra è errata;
La distanza di trasmissione è troppo lunga o la perdita intermedia è troppo grande e supera la perdita nominale di questo prodotto. La soluzione è adottare misure per ridurre la perdita intermedia o sostituirla con un ricetrasmettitore a distanza di trasmissione più lunga.
La temperatura operativa del ricetrasmettitore in fibra ottica è troppo elevata.
5. D: Qual è il motivo per cui la luce FxLink non lampeggia ma rimane accesa dopo che la fibra è collegata normalmente?
Risposta: Questo guasto è generalmente causato dalla distanza di trasmissione troppo lunga o dalla perdita intermedia troppo grande, che supera la perdita nominale di questo prodotto. La soluzione è ridurre al minimo la perdita intermedia o sostituirla con un ricetrasmettitore a distanza di trasmissione più lunga.
6. D: Cosa devo fare se le cinque spie sono tutte accese o l'indicatore è normale ma non è in grado di trasmettere?
Risposta: Normalmente è possibile spegnere l'alimentazione e riavviarla normalmente.
7. D: Qual è la temperatura ambiente del ricetrasmettitore?
Risposta: Il modulo in fibra ottica è fortemente influenzato dalla temperatura ambiente. Sebbene sia dotato di un circuito di guadagno automatico integrato, quando la temperatura supera un certo intervallo, la potenza ottica trasmessa del modulo ottico viene influenzata e ridotta, indebolendo così la qualità del segnale della rete ottica e causando la perdita di pacchetti. La velocità aumenta, anche disconnettere il collegamento ottico; (generalmente la temperatura operativa del modulo in fibra ottica può raggiungere i 70 ℃). che supera il limite superiore della lunghezza del frame del ricetrasmettitore ottico e viene scartato da questo, riflettendo il tasso di perdita di pacchetti elevato o non riuscito.
L'unità di trasmissione massima, l'overhead generale del pacchetto IP è di 18 byte e la MTU è di 1500 byte; ora i produttori di apparecchiature di comunicazione di fascia alta dispongono di protocolli di rete interni, generalmente utilizzando un metodo di pacchetto separato, aumenterà il sovraccarico del pacchetto IP, se i dati sono 1500 parole Dopo il pacchetto IP, la dimensione del pacchetto IP supererà 18 e verrà scartata) , in modo che la dimensione del pacchetto trasmesso sulla linea soddisfi il limite del dispositivo di rete sulla lunghezza del frame. Vengono aggiunti 1522 byte di pacchetti VLANtag.
9. D: Dopo che il telaio ha funzionato per un certo periodo di tempo, perché alcune schede non funzionano correttamente?
Risposta: Il primo alimentatore dello chassis adotta la modalità relè. Il margine di alimentazione insufficiente e la grande perdita di linea sono i problemi principali. Dopo che il telaio ha funzionato per un certo periodo di tempo, alcune schede potrebbero non funzionare normalmente. Quando alcune carte vengono estratte, le carte rimanenti funzionano normalmente. Dopo che il telaio ha funzionato per un lungo periodo, l'ossidazione del connettore provoca una grande perdita del connettore. Questa alimentazione va oltre le normative. L'intervallo richiesto potrebbe causare anomalie nella scheda del telaio. I diodi Schottky ad alta potenza vengono utilizzati per isolare e proteggere l'alimentazione del telaiointerruttore, migliorare la forma del connettore e ridurre la caduta di alimentazione causata dal circuito di controllo e dal connettore. Allo stesso tempo, la ridondanza di potenza dell'alimentatore aumenta, il che rende davvero comodo e sicuro l'alimentatore di backup e lo rende più adatto ai requisiti di lavoro ininterrotto a lungo termine.
10. D: Che funzione ha l'allarme di collegamento fornito sul ricetrasmettitore?
Risposta: Il ricetrasmettitore dispone di una funzione di allarme di collegamento (perdita di collegamento). Quando una fibra è disconnessa, ritornerà automaticamente alla porta elettrica (ovvero, anche l'indicatore sulla porta elettrica si spegnerà). Se ilinterruttoreha la gestione della rete, si rifletterà sulinterruttoreimmediatamente. Software di gestione della rete.
