Lo splitter ottico è uno dei dispositivi passivi più importanti nel collegamento in fibra ottica e svolge principalmente il ruolo di splitter. Viene generalmente utilizzato nel terminale della linea otticaOLTe il terminale della rete otticaONUdella rete ottica passiva per realizzare la suddivisione del segnale ottico.

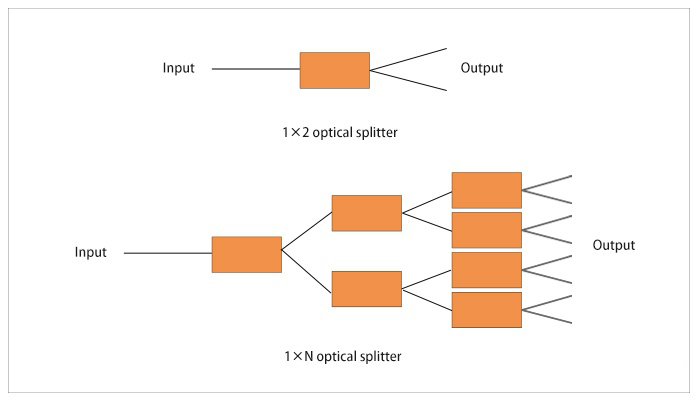

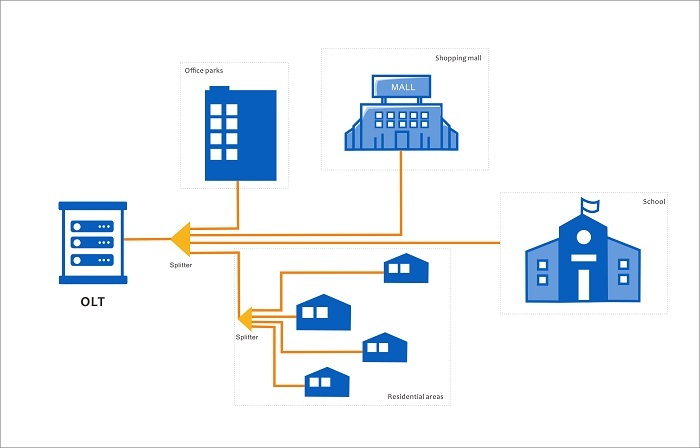

Lo splitter ottico distribuisce il segnale ottico trasmesso in una fibra ottica a più fibre ottiche. Esistono molti tipi di distribuzione, 1 × 2, 1 × 4, 1 × N o 2 × 4, M × N. L'architettura generale di FTTH è:OLT(fine ufficio sala computer)-ODN (sistema di distribuzione di rete ottica passiva)-ONU(utente finale), in cui lo splitter ottico viene applicato in ODN per realizzare che più utenti finali condividono un'interfaccia PON. Nella struttura PON, quando la distribuzione degli edifici è sparsa e irregolare, come la distribuzione delle ville, la distanza è lontana e la densità di utenti è bassa, il metodo di suddivisione centralizzata può sfruttare appieno le risorse e coprire l'ambiente circostante.
È possibile utilizzare un solo splitter ottico in una rete ottica passiva oppure è possibile utilizzare più splitter ottici insieme per dividere i segnali ottici.
Gli indicatori di prestazione che interessano lo splitter ottico sono generalmente i seguenti:
Perdita di inserzione
La perdita di inserzione dello splitter in fibra si riferisce al numero di dB di ciascuna uscita rispetto alla perdita ottica di ingresso. In generale, minore è il valore della perdita di inserzione.
Rapporto di divisione
Il rapporto di suddivisione è definito come il rapporto di potenza in uscita di ciascuna porta di uscita dello splitter in fibra. Generalmente, il rapporto di suddivisione dello splitter ottico PLC è distribuito uniformemente e il rapporto di suddivisione dello splitter ottico conico fuso può essere disuguale.
L'impostazione del rapporto specifico del rapporto di suddivisione è correlata alla lunghezza d'onda della luce trasmessa. Ad esempio, quando un ramo ottico trasmette luce da 1,31 micron, il rapporto di suddivisione delle due estremità di uscita è 50:50; durante la trasmissione 1.5μm luce, diventa 70: 30 (Il motivo per cui ciò accade è perché lo splitter in fibra ha una certa larghezza di banda, cioè la larghezza di banda del segnale ottico trasmesso quando il rapporto di split è sostanzialmente invariato).
Isolamento
L'isolamento si riferisce alla capacità di isolamento di un percorso ottico di uno splitter in fibra ottica dai segnali ottici in altri percorsi ottici.
Perdita di rendimento
La perdita di ritorno, chiamata anche perdita di riflessione, si riferisce alla perdita di potenza del segnale ottico restituito o riflesso dalla discontinuità nella fibra o nella linea di trasmissione.
Maggiore è la perdita di riflessione, meglio è ridurre l'impatto della luce riflessa sulla sorgente luminosa e sul sistema.
Inoltre, anche l'uniformità, la direttività, la perdita di polarizzazione PDL, ecc. sono parametri che influenzano le prestazioni dello splitter ottico. Lo splitter per fibra ottica è uno dei dispositivi passivi più importanti nel collegamento in fibra ottica ed è particolarmente adatto per collegare MDF e apparecchiature terminali nelle reti ottiche passive (EPON, GPON, BPON, FTTX, FTTH, ecc.) per distribuire segnali ottici.
