O divisor óptico é um dos dispositivos passivos importantes no link de fibra óptica e desempenha principalmente a função de divisão. Geralmente é usado no terminal de linha ópticaOLTe o terminal de rede ópticaONUda rede óptica passiva para realizar a divisão do sinal óptico.

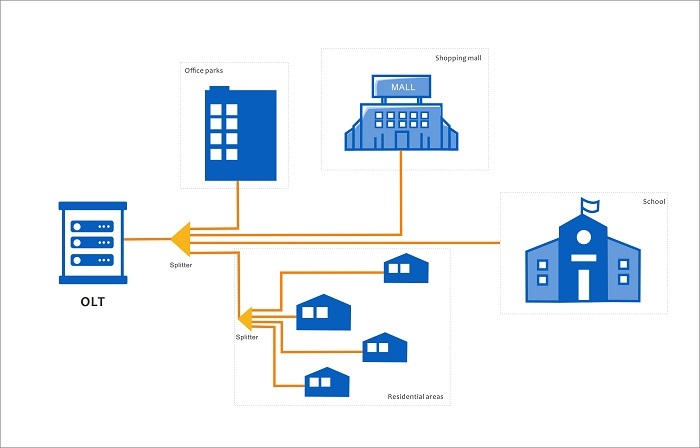

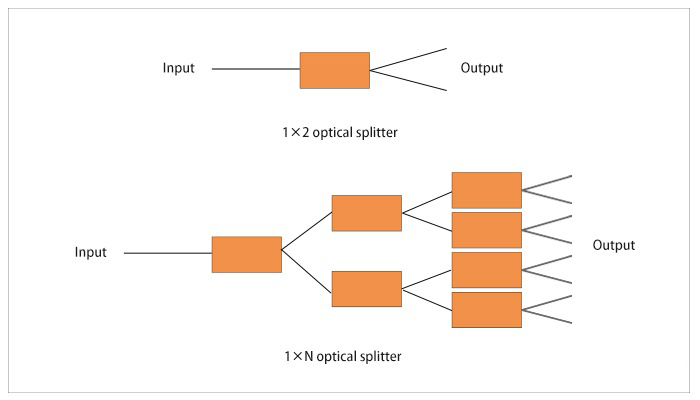

O divisor óptico distribui o sinal óptico transmitido em uma fibra óptica para múltiplas fibras ópticas. Existem muitos tipos de distribuição, 1 × 2, 1 × 4, 1 × N ou 2 × 4, M × N. A arquitetura geral do FTTH é:OLT(extremidade do escritório da sala de informática) -ODN (sistema de distribuição de rede óptica passiva)-ONU(usuário final), no qual o divisor óptico é aplicado no ODN para perceber que vários usuários finais compartilham uma interface PON. Na estrutura PON, quando a distribuição dos edifícios é dispersa e irregular, como a distribuição das moradias, a distância é grande e a densidade de utilizadores é baixa, o método de divisão centralizada pode aproveitar ao máximo os recursos e cobrir a envolvente.
Apenas um divisor óptico pode ser usado em uma rede óptica passiva, ou vários divisores ópticos podem ser usados juntos para dividir sinais ópticos.
Os indicadores de desempenho que afetam o divisor óptico são geralmente os seguintes:
Perda de inserção
A perda de inserção do divisor de fibra refere-se ao número de dB de cada saída em relação à perda óptica de entrada. De modo geral, menor será o valor da perda de inserção.
Proporção de divisão
A taxa de divisão é definida como a taxa de potência de saída de cada porta de saída do divisor de fibra. Geralmente, a taxa de divisão do divisor óptico PLC é distribuída uniformemente e a taxa de divisão do divisor óptico cônico fundido pode ser desigual. A configuração específica da relação de divisão está relacionada ao comprimento de onda da luz transmitida. Por exemplo, quando um ramo óptico transmite luz de 1,31 mícron, a relação de divisão das duas extremidades de saída é 50:50; ao transmitir 1,5μm light, torna-se 70:30 (A razão pela qual isso acontece é porque o divisor de fibra possui uma certa largura de banda, ou seja, a largura de banda do sinal óptico transmitido quando a taxa de divisão permanece basicamente inalterada).
Isolamento
Isolamento refere-se à capacidade de isolamento de um caminho óptico de um divisor de fibra óptica de sinais ópticos em outros caminhos ópticos.
Perda de retorno
A perda de retorno, também chamada de perda de reflexão, refere-se à perda de potência do sinal óptico retornado ou refletido pela descontinuidade na fibra ou linha de transmissão. Quanto maior a perda de retorno, melhor será a redução do impacto da luz refletida na fonte de luz e no sistema.
Além disso, uniformidade, diretividade, perda de polarização PDL, etc. também são parâmetros que afetam o desempenho do divisor óptico. O divisor de fibra óptica é um dos dispositivos passivos mais importantes no link de fibra óptica e é especialmente adequado para conectar MDF e equipamentos terminais em redes ópticas passivas (EPON, GPON, BPON, FTTX, FTTH, etc.) para distribuir sinais ópticos.
