VLAN (விர்ச்சுவல் லோக்கல் ஏரியா நெட்வொர்க்) சீன மொழியில் பெயரிடப்பட்டுள்ளது.
ஒரு VLAN ஒரு இயற்பியல் LAN ஐ பல தருக்க LANகளாக பிரிக்கிறது, மேலும் ஒவ்வொரு VLAN ஒரு ஒளிபரப்பு டொமைனாகும். VLAN இல் உள்ள ஹோஸ்ட்கள் பாரம்பரிய ஈத்தர்நெட் தொடர்பு முறை மூலம் செய்திகளுடன் தொடர்பு கொள்ளலாம், ஆனால் வெவ்வேறு VLAN இல் உள்ள ஹோஸ்ட்களுக்கு இடையே, நெட்வொர்க் லேயர் சாதனங்கள் மூலம் தொடர்பு உணரப்பட வேண்டும்திசைவிஅல்லது மூன்று அடுக்குமாறு.
துறைமுக அடிப்படையிலான Vlan விதிகள் இங்கே:
அணுகல் போர்ட் ஒரு VLAN க்கு மட்டுமே சொந்தமானது, எனவே அதன் இயல்புநிலை VLAN அது அமைந்துள்ள VLAN ஆகும், மேலும் அமைக்க தேவையில்லை. ஹைப்ரிட் போர்ட்கள் மற்றும் ட்ரங்க் போர்ட்கள் ஒன்றுக்கு மேற்பட்ட வி.எல்.ஏன்களைச் சேர்ந்ததாக இருக்கலாம், எனவே போர்ட்களுக்கான இயல்புநிலை VLAN ஐடியை நீங்கள் அமைக்க வேண்டும்.
1, அணுகல் போர்ட்: டேக் இல்லாமல் பாக்கெட்டைப் பெற்று, பாக்கெட்டுக்கு இயல்புநிலை VLAN குறிச்சொல்லைச் சேர்க்கவும்; பெறப்பட்ட பாக்கெட்டில் குறிச்சொல் இருக்கும் போது, ① VLAN ஐடி இயல்புநிலை VLAN ஐடியாக இருக்கும் போது, பாக்கெட் பெறப்படும்; ② இயல்புநிலை VLAN ஐடியிலிருந்து VLAN ஐடி வேறுபட்டால், பாக்கெட் நிராகரிக்கப்படும்; பாக்கெட்டை அனுப்பும் போது, VLAN ஐடி இயல்புநிலை VLAN ஐடியாக இருக்கும், எனவே அதை அமைக்க வேண்டிய அவசியமில்லை, குறிச்சொல்லை நீக்கிய பின் அனுப்பப்படும்.
2. ட்ரங்க் போர்ட்: பெறப்பட்ட பாக்கெட்டில் டேக் இல்லாதபோது, போர்ட் இயல்புநிலை VLAN உடன் இணைந்திருக்கும் போது, இயல்புநிலை VLAN இன் டேக் பாக்கெட்டுக்கு இணைக்கப்பட்டு, போர்ட் இயல்புநிலை VLAN உடன் சேராதபோது, பாக்கெட்டுக்கு அனுப்பப்படும். நிராகரிக்கப்படுகிறது; பெறப்பட்ட பாக்கெட்டில் டேக் இருக்கும்போது, VLAN ஐடி போர்ட்டின் அனுமதிக்கப்பட்ட VLAN ஐடியாக இருந்தால், பாக்கெட் பெறப்படும். VLAN ஐடி போர்ட்டின் அனுமதிக்கப்பட்ட VLAN ஐடியாக இல்லாதபோது, பாக்கெட் நிராகரிக்கப்படும். பாக்கெட்டை அனுப்பும் போது, VLAN ஐடியும் இயல்புநிலை VLAN ஐடியும் ஒரே மாதிரியாக இருக்கும்போது, குறிச்சொல்லை அகற்றி, பாக்கெட்டை அனுப்பவும். இயல்புநிலை VLAN ஐடியிலிருந்து VLAN ஐடி வேறுபட்டால், அசல் குறிச்சொல்லை வைத்து பாக்கெட்டை அனுப்பவும்.
3. ஹைப்ரிட் போர்ட்: ஒரு பாக்கெட்டைப் பெறும்போது செயல்படும் ட்ரங்க் போர்ட்டின் செயல்பாட்டைப் போன்றது. ஒரு பாக்கெட்டை அனுப்பும் போது, பாக்கெட்டில் கொண்டு செல்லப்படும் VLAN ஐடி, போர்ட் அனுமதித்த VLAN ஐடியாக இருக்கும் போது, பாக்கெட் அனுப்பப்படும், மேலும் VLAN இன் பாக்கெட்டை அனுப்பும் போது போர்ட் டேக் கொண்டுள்ளதா என்பதை நீங்கள் கட்டமைக்கலாம் (இயல்பு VLAN உட்பட) கட்டளை மூலம்.

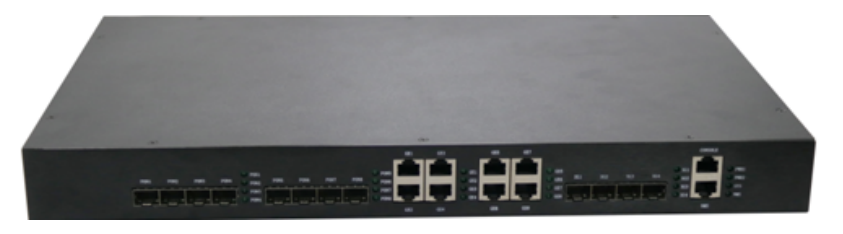

பின்வரும் படம் எங்களின் HDV 8pon port EPONஐக் காட்டுகிறதுOLT
எங்கள் HDV 8pon போர்ட் EPONOLTபோர்ட்டில் இயல்புநிலை vlan கட்டளையை கட்டமைக்க: port default-vlan 100.
தொடர்புடைய vlan உடன் போர்ட்டைச் சேர்ப்பதற்கான கட்டளை: vlan hybrid 100 குறியிடப்படவில்லை. நீங்கள் கலப்பினத்தை அணுகல் மற்றும் ட்ரங்கைக் கொண்டு மாற்றலாம், மேலும் உங்கள் தேவைகளைப் பொறுத்து குறியிடப்பட்டதைக் குறியிடாமல் மாற்றலாம்.
